多種激光器功率可選，適配各種玻璃厚度切割
先進數控系統賦能，定位精度達 ±0.03mm
精準調控光斑定位，萃集能量至最佳焦點
熱影響區域小，孔壁光滑無崩邊
自主研發圖形軟件，自定義圖形加工
良好熱管理，保障高效穩運行
產品介紹：
結合了精密機械設計、先進控制技術和高效的冷卻系統，旨在為各種類型的玻璃提供精確、高效且安全的鉆孔解決方案。
產品簡介：

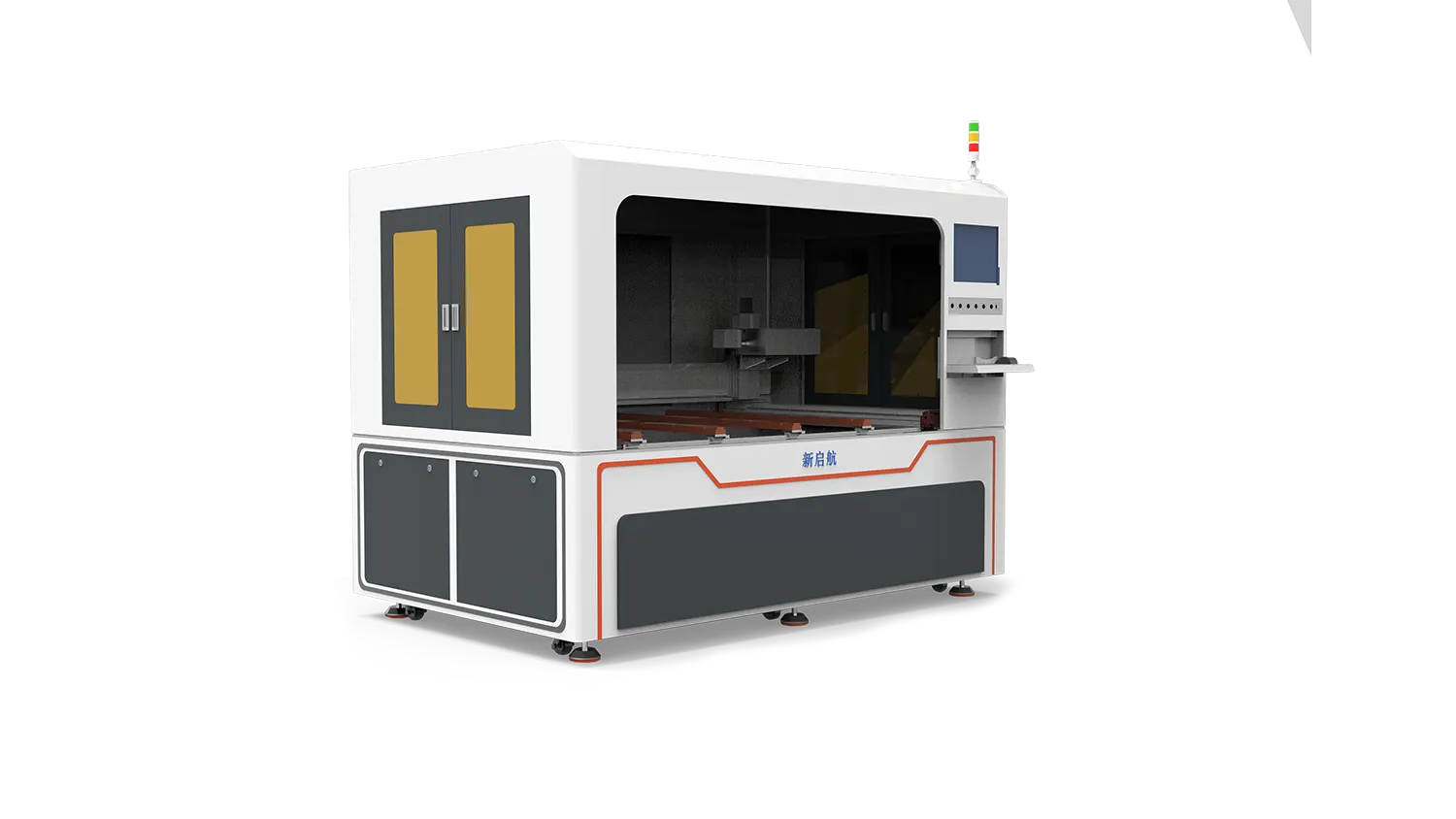

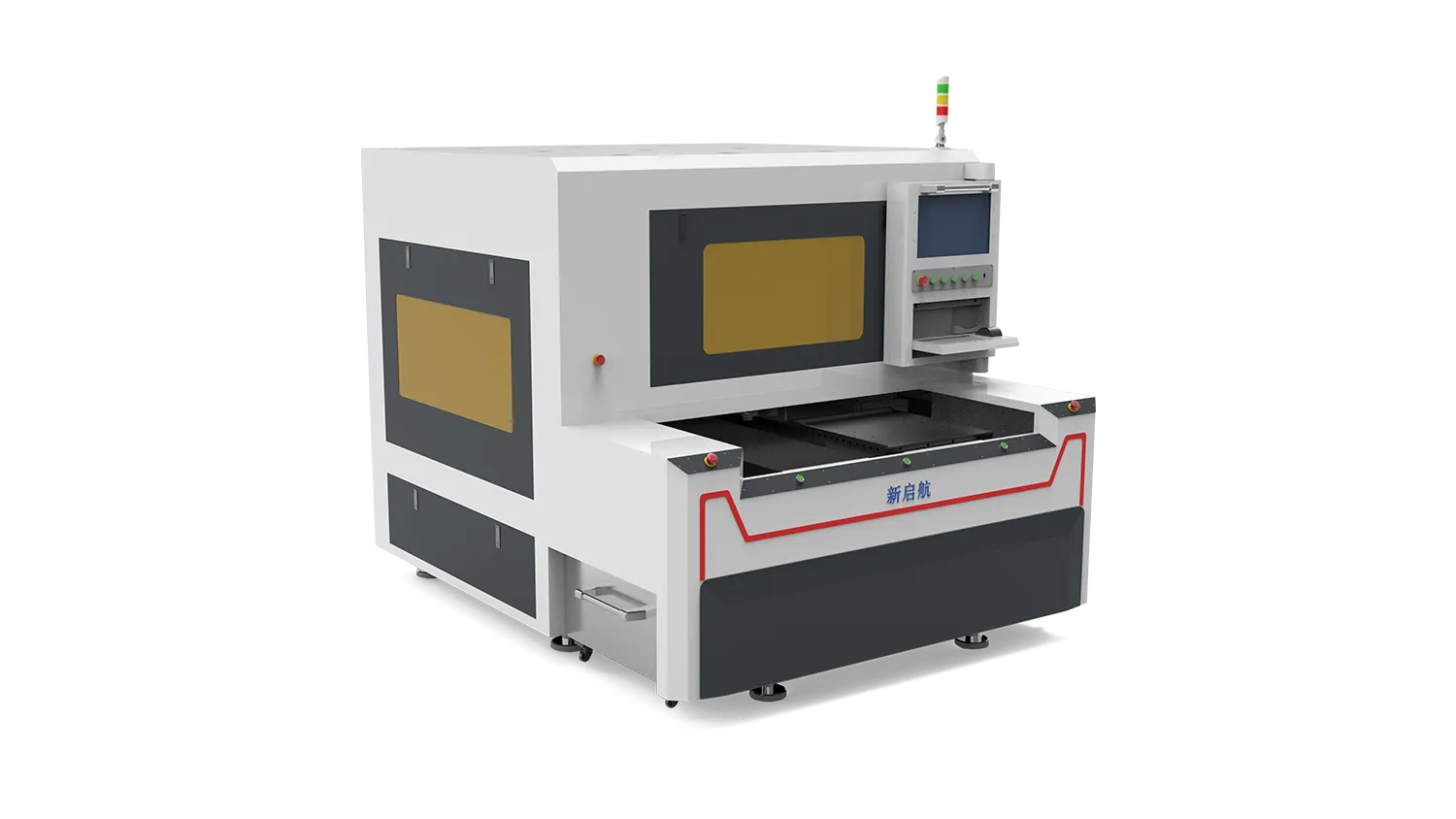

激光玻璃切裂一體機是一個高度集成化、自動化的系統，它結合了精密機械設計、先進控制技術和高效的冷卻系統，旨在為各種類型的玻璃提供精確、高效且安全的鉆孔解決方案。
應用范圍：
1、各種玻璃切割
2、鏡子玻璃切割?
3、藍寶石玻璃切割
4、液晶屏玻璃切割
5、曲面屏切割
6、其它光學玻璃切割
產品特色:
革新玻璃深加工技術，引領行業未來 —— 搭載全新玻璃激光機頭，配套120W納米紅外激光系統，解鎖無限切割可能。多重形狀及孔位極速切割塑形，重塑高效與安全標準，為您的鉆孔及切割需求打造精準而強大的解決方案！
技術優勢
效率倍增
損耗減半
物料節省
水電節能
技能依賴降低
關鍵詞：
| 激光功率 | 60--200W（可選配） |
| 激光類型 | 紅外納秒 |
| 打孔直徑/mm | 1-80mm |
| 有效行程/mm | 300-1600mm |
| 加工厚度/mm | 0.1-8mm |
| 打孔效率/s | 300-1500mm/s |
| 激光 | |
| 中心波長 | 1060nm-1080nm |
| 平均功率 | >120W |
| 重復頻率 | 2kHz-2000kHz |
| 可加工玻璃厚度 | ≤12mm |
| 加工孔徑范圍 | 2mm-80mm |
| 崩邊 | ＜400um |
| 效率 | 4s |
| 制冷方式 | Water cooling |
| 工作電壓 | AC220V/AC110V |
| 功耗 | 800W |
| 重量 | 20kg |
| 振鏡 | |
| 光束指向穩漂移 | <20urad/℃ |
| 入射光斑 | ＜14mm |
| 擴束光斑 | ＜11mm |
| 掃描深度 | ±10mm @F163 場鏡 （可選配） ±25mm@ F250 場鏡 （可選配） ±35mm@F290 場鏡 （可選配） |
| 線性度 | ＞99.9% |
| 掃描角度 | ±0.35rad |
| X/Y 軸追蹤時間 | 0.15ms |
| 標記速度 | ＜6000mm/s |
| Z 軸重復定位精度 | ＜1um |
| X/Y 軸長時間漂移（30 分種預熱后） | ＜0.1rad |
| Z 軸長時間漂移（30 分種預熱后） | ＜5um |
| 供電電源 | ±15V/10A |
| 鏡片反射波長 | 1064mm |
| 運動 | |
| 床身結構 | 方通鈑金架構 |
| XY 工作行程 | 800*800mm 1300*800mm 1600*800mm 2400*1000mm（可定制） |
| 工作臺高度尺寸 | 550mm |
| Z 軸行程 | 120mm |
| XYZ 軸移動速度 | 高速≥10mm/s 低速：2mm/s |
| 加工深度 | ≤50mm |
| XYZ 軸移動精度 | ±0.03mm |
| XYZ 軸重復精度 | ±0.03mm |
| 激光鉆孔精度 | ±0.1mm |
| 激光切割角度 | R≥2mm |
| 抽風 | 自帶吸塵凈化風機 |
| 環境 | |
| 輸入電源 | 單相交流 220V 50-60Hz 40A |
| 溫濕度 | 27℃±1℃，60% |
| 整機耗電功率 | 4-10KW |
| 整機重量 | 980KG |
| 承重單位面積 | 0.1 t/m2 |
| 時間 | 孔徑 厚度 | 4mm | 6mm | 8mm | 10mm | 12mm |
| 120w | 0.5mm | 2.0 | 3.0 | 4.1 | 4.6 | 4.8 |
| 1mm | 2.4 | 2.7 | 3.3 | 4.0 | 4.3 | |
| 5mm | 2.5 | 2.8 | 3.5 | 4.4 | 4.8 | |
| 10mm | 2.6 | 2.9 | 3.8 | 4.5 | 6.0 | |
| 20mm | 4.7 | 6.4 | 8.6 | 12.9 | 22.2 | |
| 30mm | 7.2 | 7.8 | 13.8 | 19.8 | 31.8 | |
| 35mm | 7.5 | 8.4 | 14.6 | 22.6 | 38.7 | |
| 40mm | 9.3 | 14.5 | 16.4 | 24.9 | 45.6 | |
| 50mm | 11.5 | 16.3 | 22.3 | 35.2 | 68.6 | |
| 60mm | 17.2 | 18.5 | 25.8 | 46.2 | 88.3 | |
| 70mm | 24.8 | 26.8 | 29.6 | 51.8 | 98.5 | |
| 80mm | 44.8 | 65.8 | 84.4 | 98.8 | 111.8 |
詳情請參閱產品目錄
